Immagini del paragrafo 8.2 relativo ai cordoli

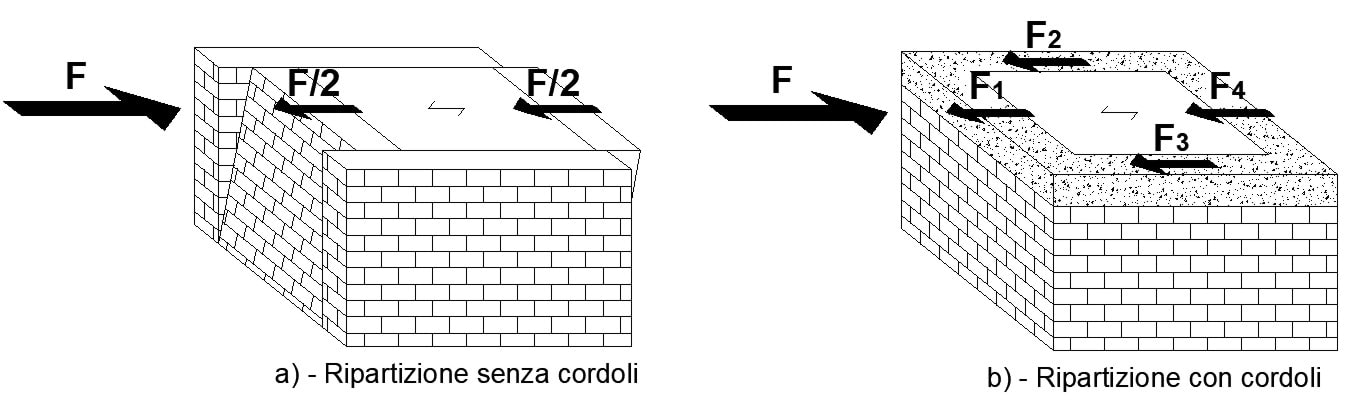

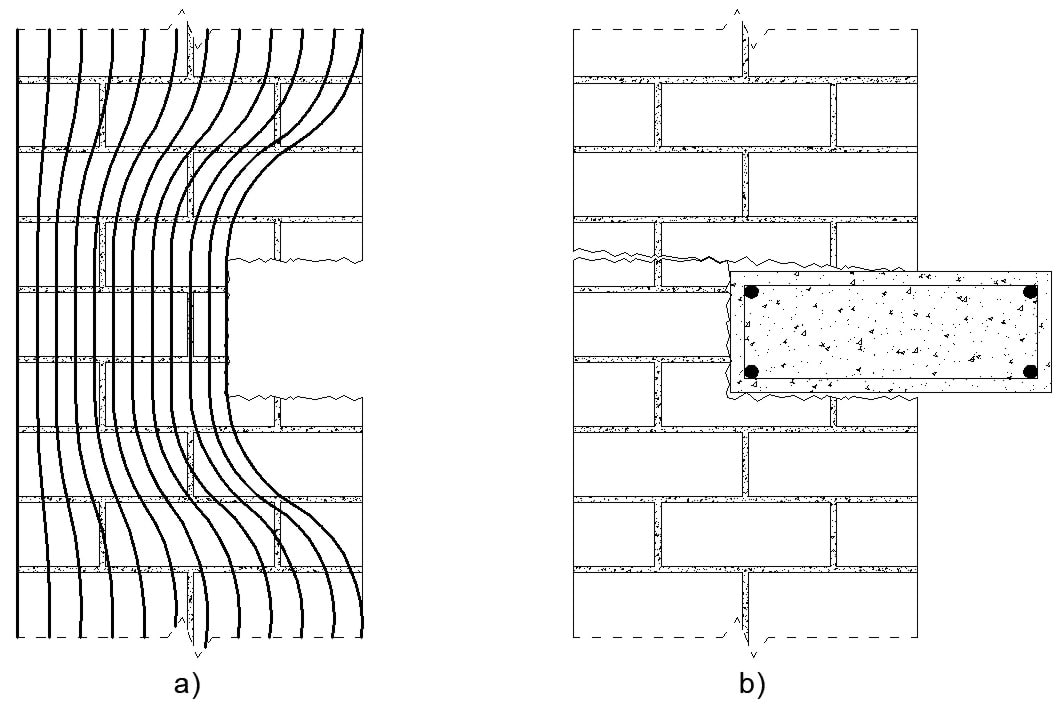

Figura 8.2.1 – Ripartizioni delle azioni sismiche: a) senza cordoli; b) con cordoli

Figura 8.2.2

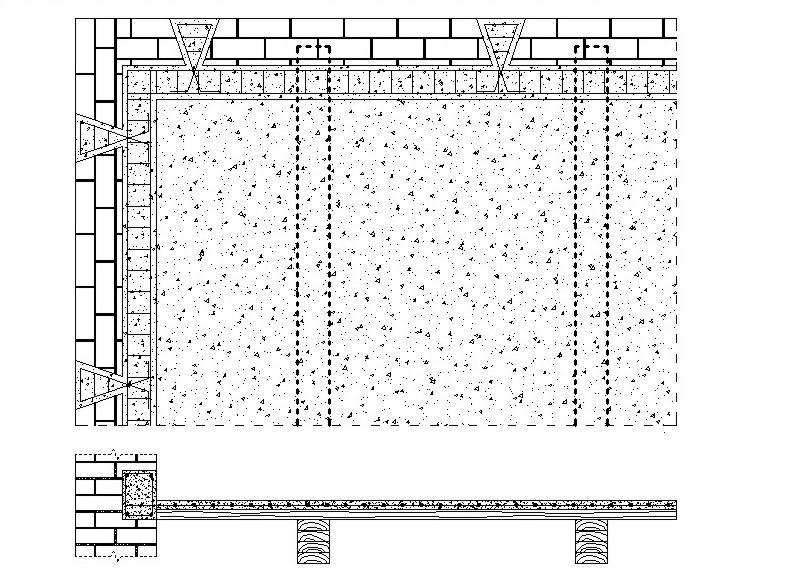

Figura 8.2.3 - Particolare del cordolo in c.a. ricavato nella muratura

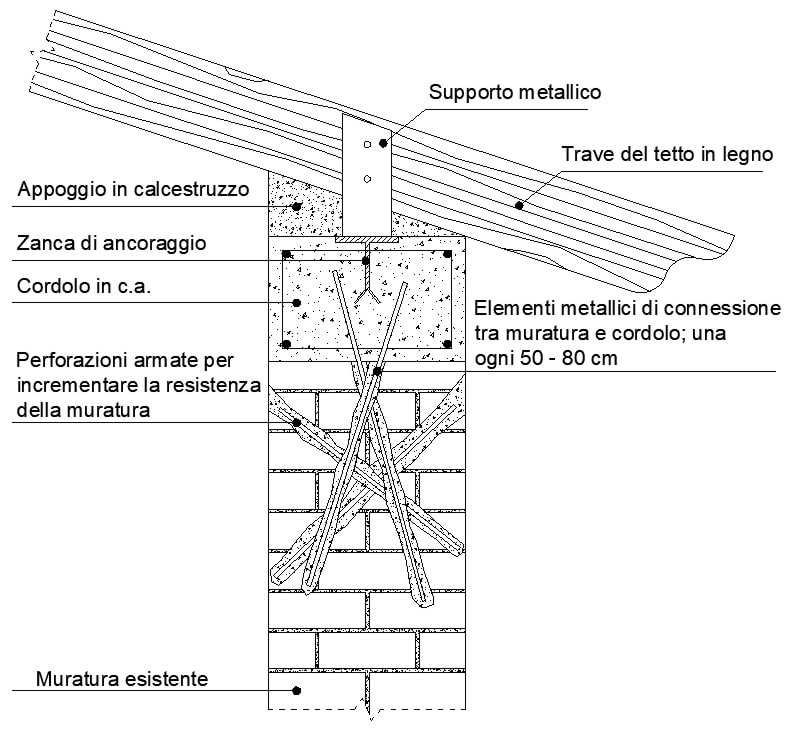

Figura 8.2.4 - Particolare costruttivo di collegamento tetto-cordolo-muratura

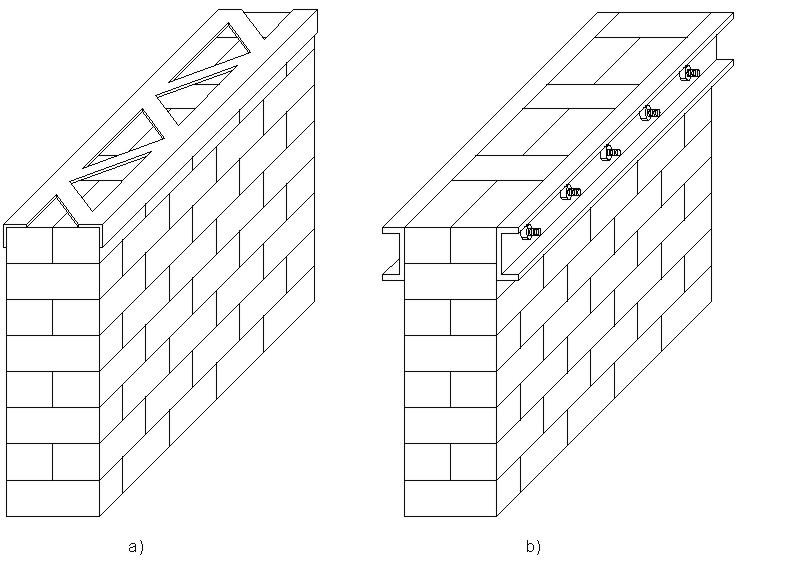

Figura 8.2.5 - Configurazioni di cordoli in acciaio

Figura 8.2.6 - Particolare costruttivo del cordolo in acciaio collegato con la muratura ed il solaio

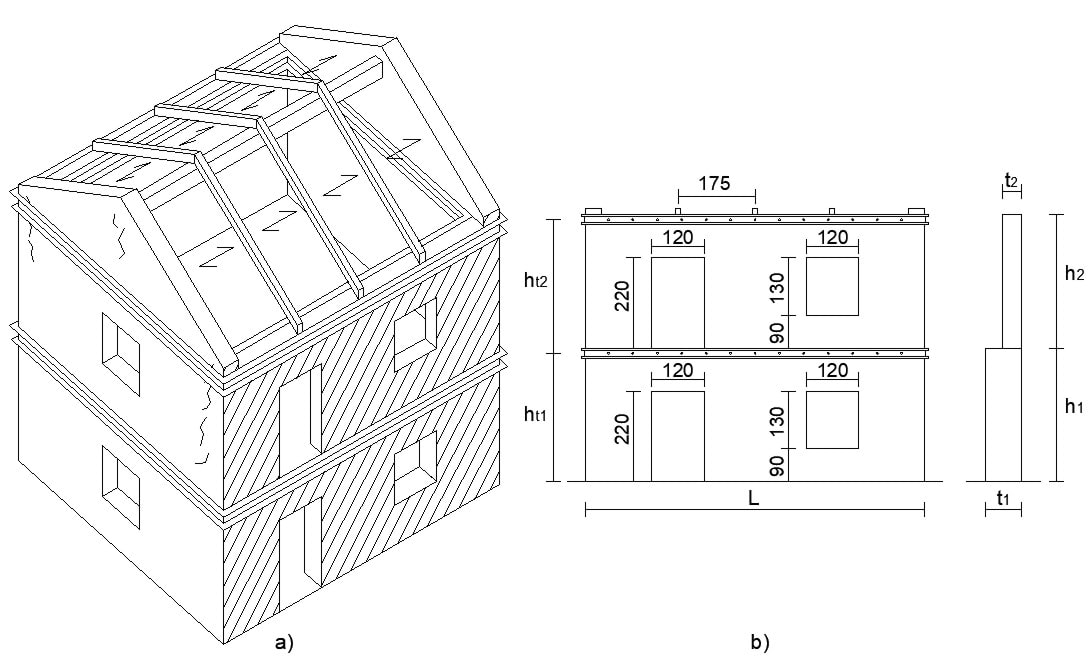

Figura 8.2.8 – Geometria della parete da analizzare

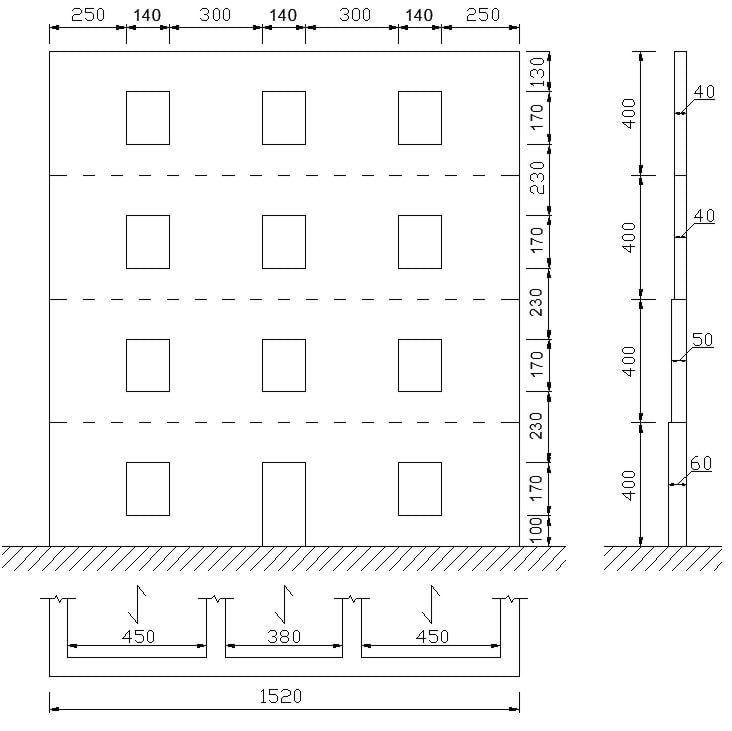

Figura 8.2.9 – Parete da analizzare

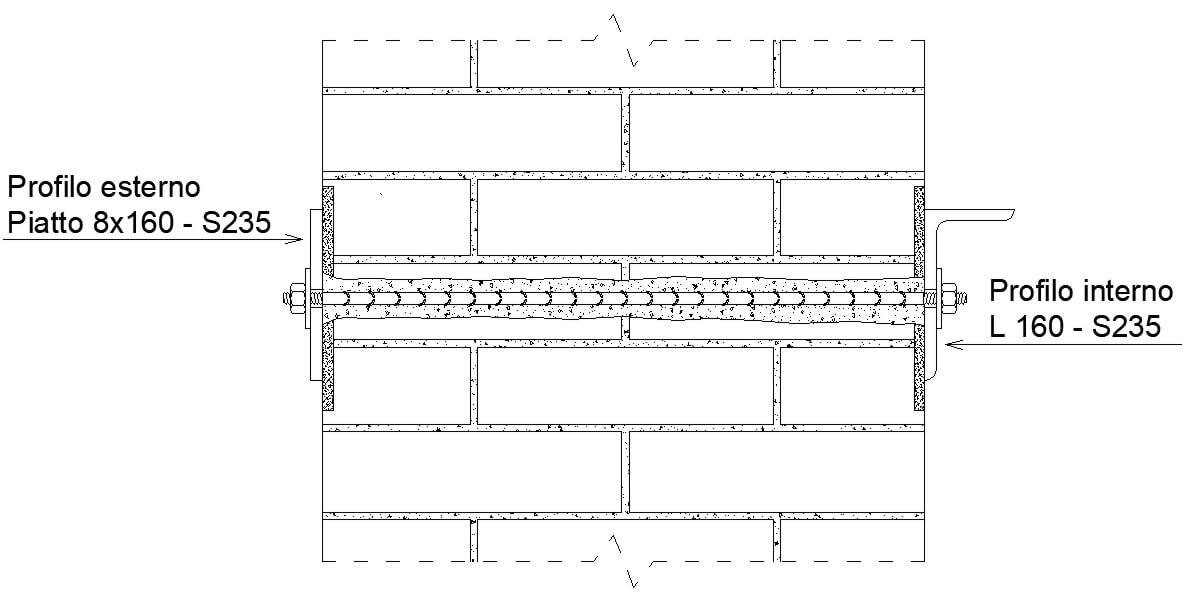

Figura 8.2.12 – Profili scelti per i cordoli

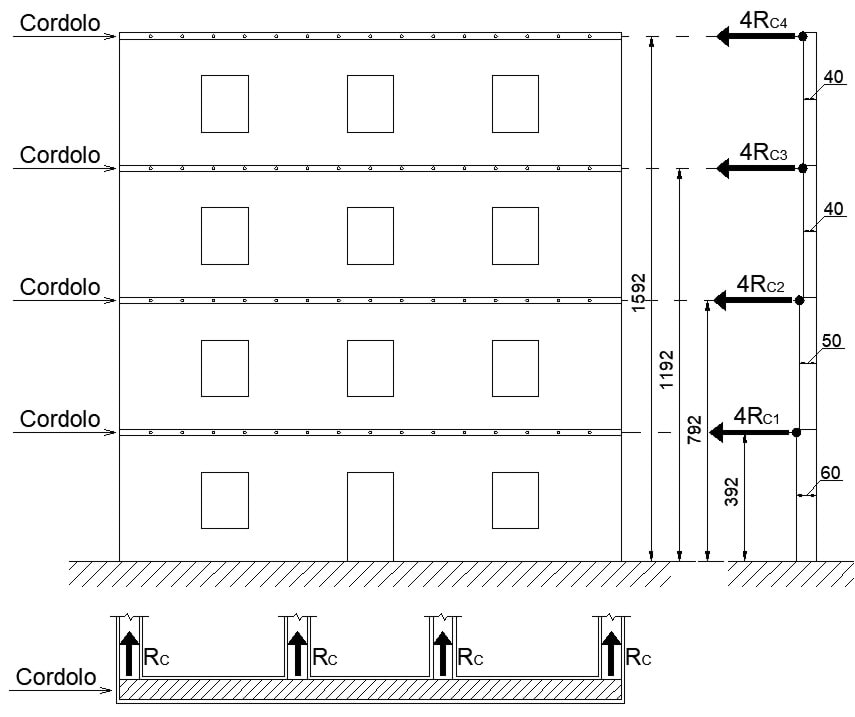

Figura 8.2.13 – Forze stabilizzanti dovute ai cordoli

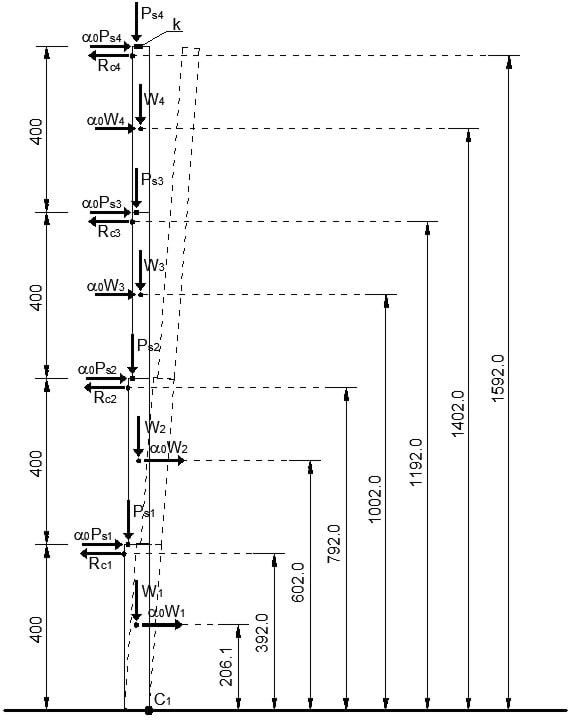

Figura 8.2.23 – Schema statico della struttura per la cerniera cinematica C₁

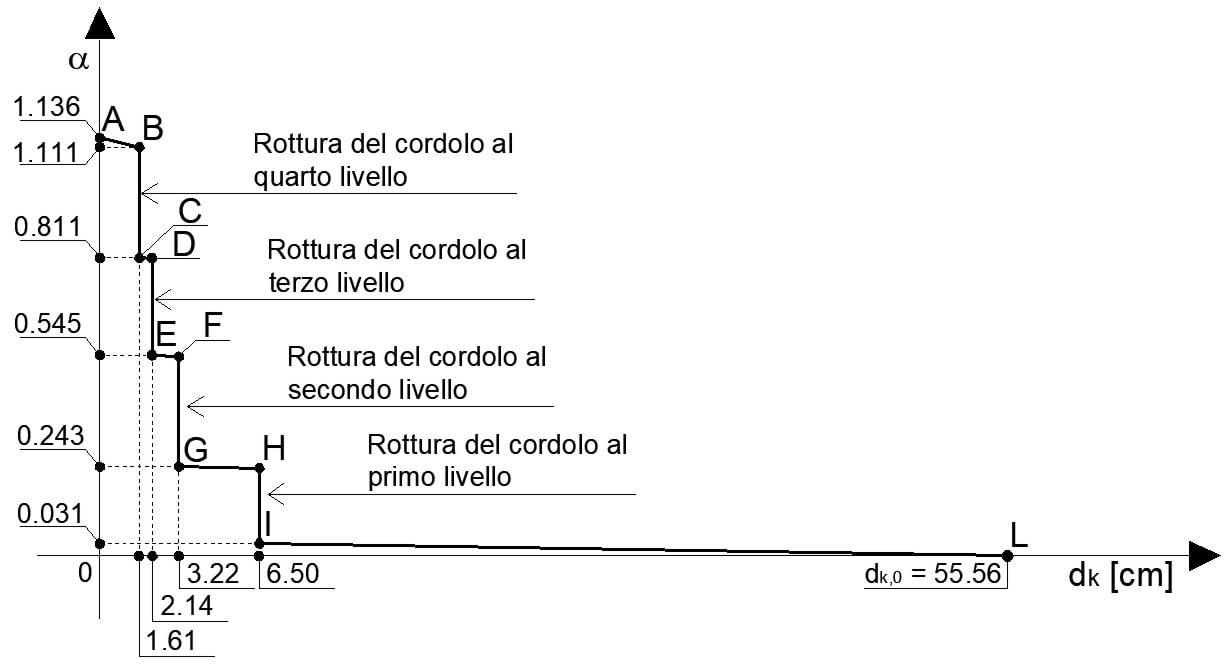

Figura 8.2.24 – Curva di capacità per la cerniera cinematica C₁

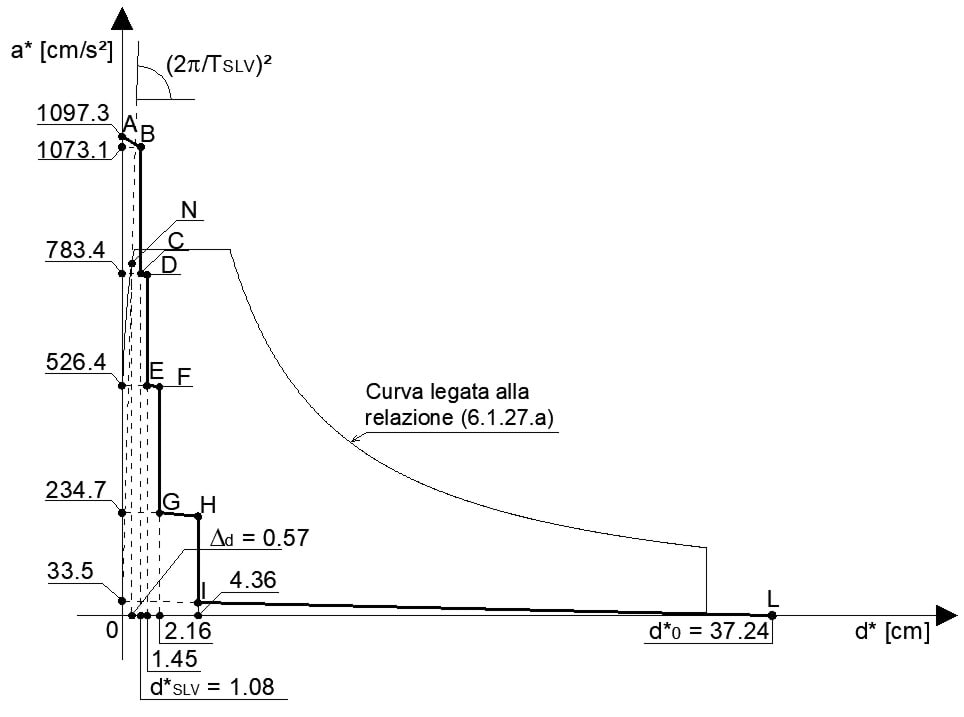

Figura 8.2.25 – Soluzione grafica per la cerniera cinematica C₁

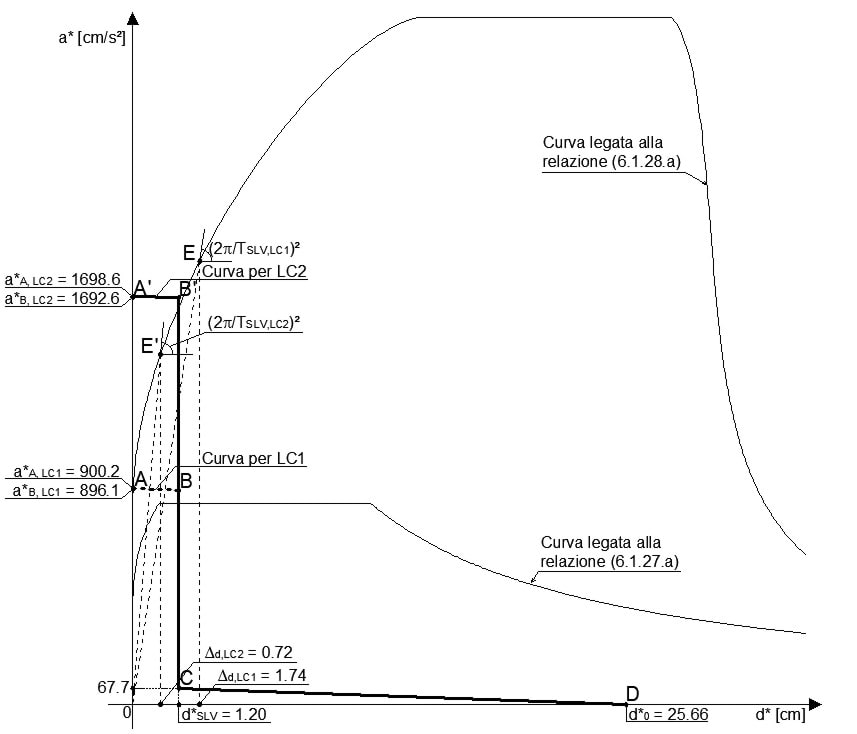

Figura 8.2.26 – Soluzione grafica per la cerniera cinematica C₄ e LC2
