Quarta ipotesi progettuale (cerchiatura)
Attraverso i consolidamenti applicati sulla struttura si è riusciti a migliorare notevolmente le condizioni statiche dell’edificio. Non si è riusciti a raggiungere lo stato di adeguamento in quanto per le combinazioni di carico in direzione X il fattore di struttura q* è maggiore di 3, valore limite consentito. Tuttavia se l’obbiettivo è quello di ottenere un miglioramento delle condizioni statiche dell’edificio, si può essere più che soddisfatti: la verifica dei meccanismi locali è soddisfatta, mentre l’analisi globale è soddisfatta per sisma in direzione Y, mentre per sisma in direzione X, il fattore di struttura è leggermente superiore al limite consentito.

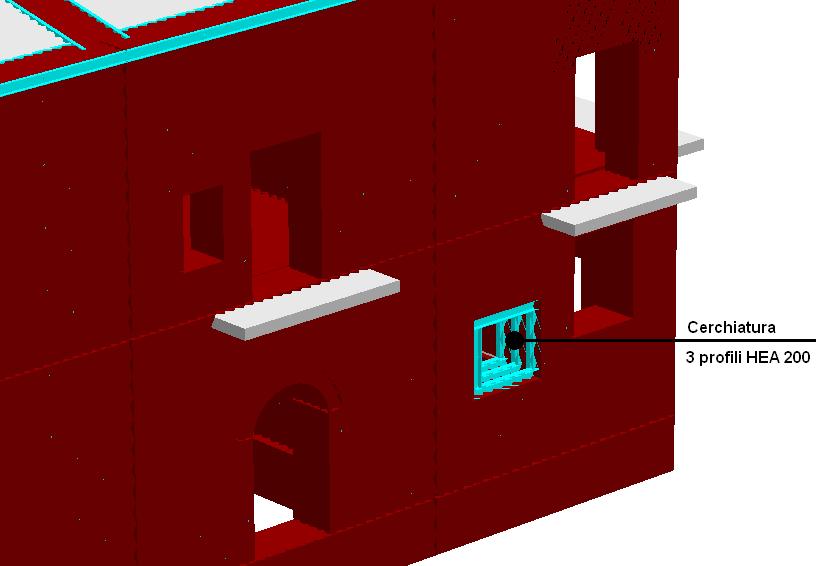

Se l’obbiettivo è quello di raggiungere il completo adeguamento dell’edificio, occorre ancora procedere con qualche ulteriore tecnica di consolidamento. Per esempio, analizzando come evolvono le plasticizzazioni degli elementi, si deduce che il meccanismo di piano si forma al primo (tutti gli elementi del primo piano raggiungono la plasticizzazione dei maschi murari, creando così il meccanismo di piano). In definitiva, per migliorare ancora le condizioni della struttura occorre procedere con tecniche di consolidamento mirate negli elementi del primo piano in direzione X. Poiché si è prossimi alla condizione di adeguamento, probabilmente si riesce a soddisfare le verifiche con qualche semplice consolidamento applicato in una parete del piano terra in direzione X. In effetti per raggiungere lo scopo si realizza una cerchiatura nella parete tra i fili fissi 2-3 al piano 1 come riportato nell’immagine successiva.
![](/userfiles/Pagine/Calcolo 1/C1_Post_Operam/C1_PO_Quarta_Ipotesi/Calcolo1_50.JPG)

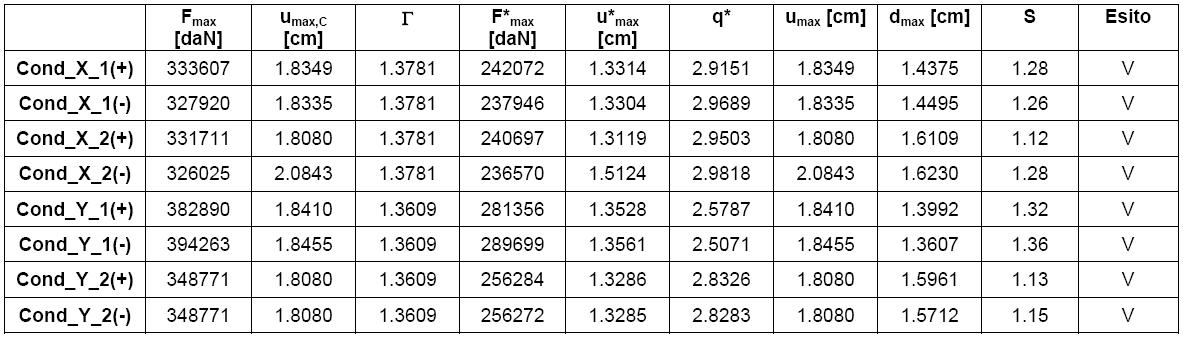

Si riportano di seguito i risultati per quest'ultima configurazione di consolidamenti.
![](/userfiles/Pagine/Calcolo 1/C1_Post_Operam/C1_PO_Quarta_Ipotesi/Calcolo1_63.JPG)
Con questa ultima configurazione anche per le combinazioni di carico in direzione X le verifiche sono soddisfatte.
A questo punto l’edificio è completamente adeguato alle richieste di normativa.
