Verifiche locali per le volte

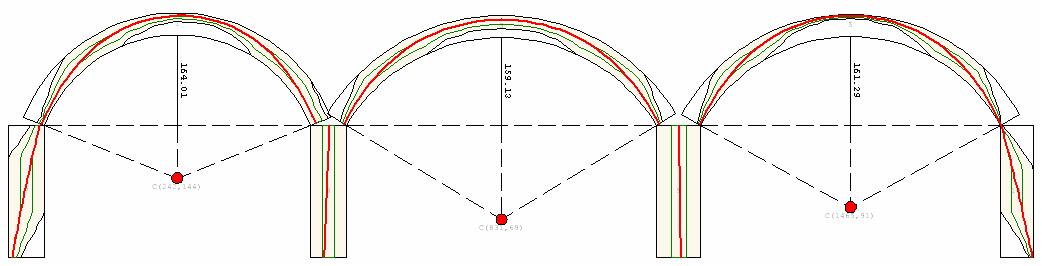

Come accennato sopra, gli orizzontamenti del primo livello dell’edificio sono costituiti in parte da volte a botte. Come si vede dall’immagine, soprattutto nelle volte esterne, si ha una parzializzazione all’estradosso delle sezioni in prossimità della chiave (le lesioni sono visibili anche nella realtà). La linea rossa che si vede in figura rappresenta la curva delle pressioni, mentre quelle verdi delimitano il terzo medio della sezione reagente.
