Analisi sismica globale (ante-operam)

L’edificio è stato sottoposto anche a verifica globale attraverso analisi statica non lineare. Per motivi di spazio vengono riportati solo i risultati. L’analisi viene svolta per sisma positivo e negativo, in direzione x ed y e tenendo conto di due profili di carico diversi (proporzionale alle masse ed alle altezze). In definitiva, si ottengono otto combinazioni di carico diverse (per snellire il calcolo e non essere molto ripetitivi, non si tiene conto delle eccentricità accidentali).

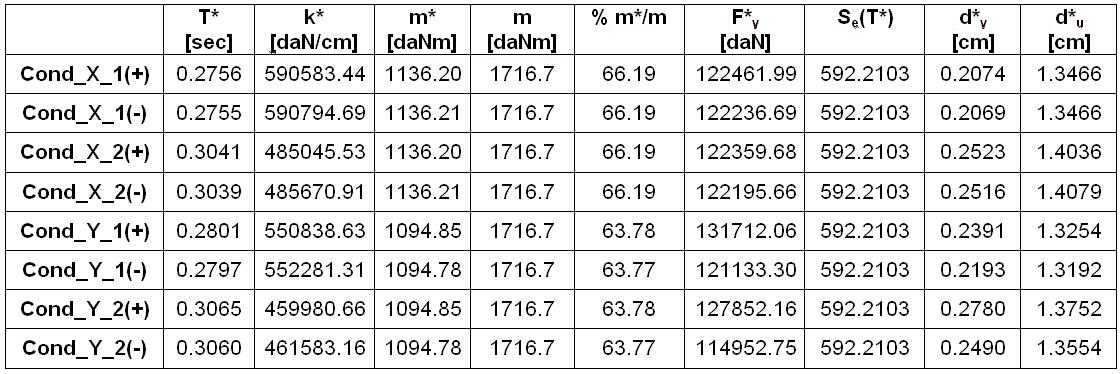

Dati del sistema bi-lineare equivalente.

T*                    : periodo elastico del sistema bi-lineare equivalente

k*                    : rigidezza secante del sistema bi-lineare equivalente

m*                   : massa partecipante del sistema bi-lineare equivalente

m                    : massa della struttura.

% m*/m          : percentuale massa partecipante.

F*_y                  : forza di snervamento del sistema bi-lineare equivalente

S_e(T*)             : spettro di risposta elastico corrispondente al periodo T*

d*_y                   : spostamento elastico del sistema bi-lineare equivalente

d*_u                  : spostamento ultimo del sistema bi-lineare equivalente

Si riportano di seguito le otto combinazioni di carico effettuate:

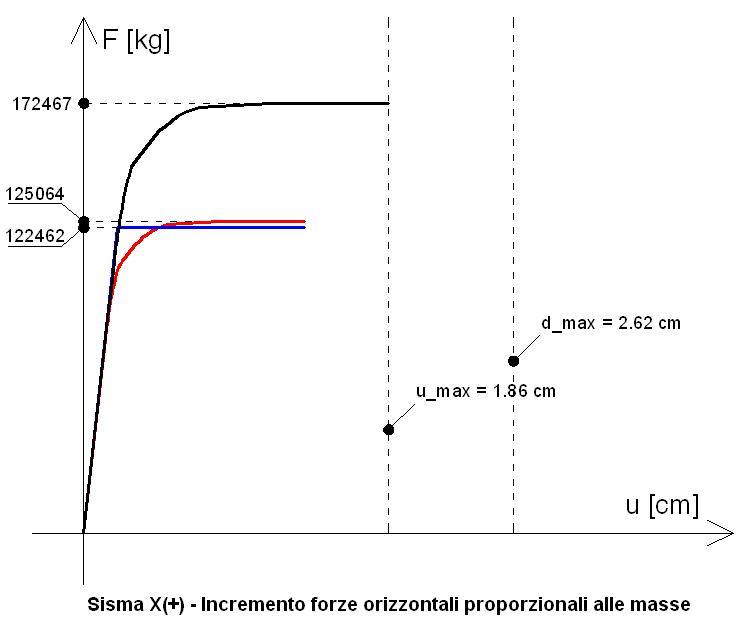

Cond_X_1(+)  : Sisma X (+)  -  Distribuzione forze: Proporzionale masse;

Cond_X_1(-)   : Sisma X (-)  -   Distribuzione forze: Proporzionale masse;

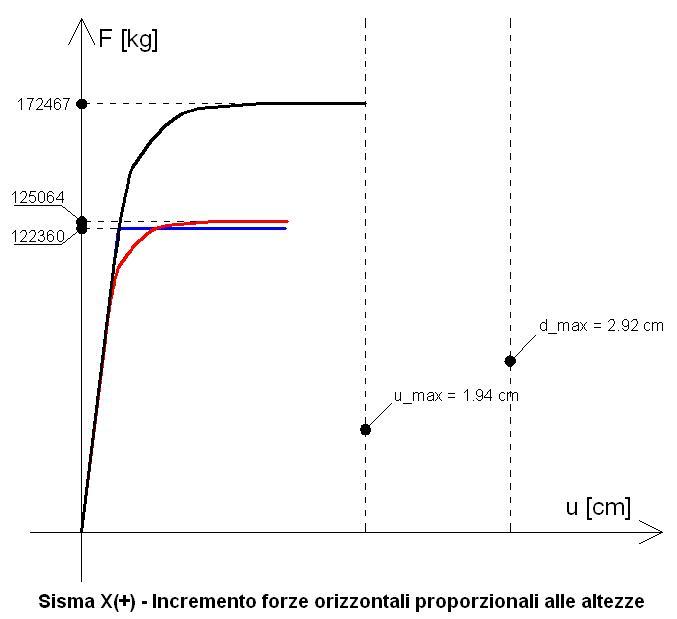

Cond_X_2(+)  : Sisma X (+)  -  Distribuzione forze: Proporzionale altezze;

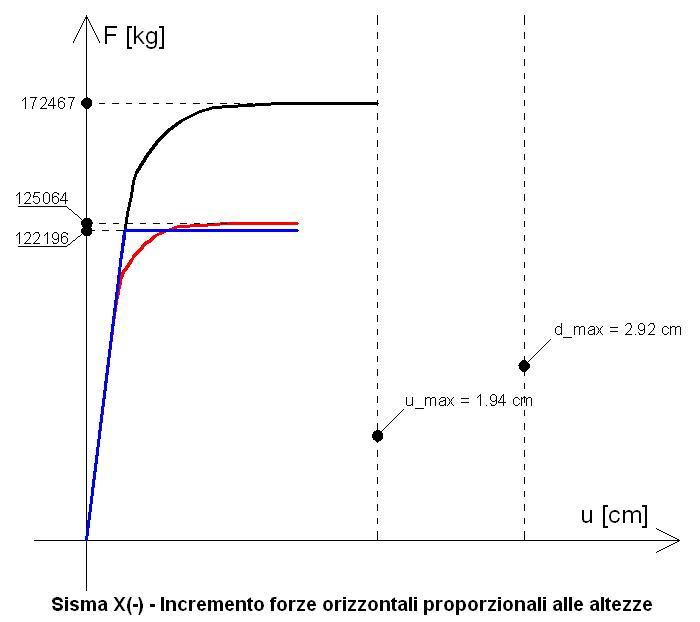

Cond_X_2(-)   : Sisma X (-)  -   Distribuzione forze: Proporzionale altezze;

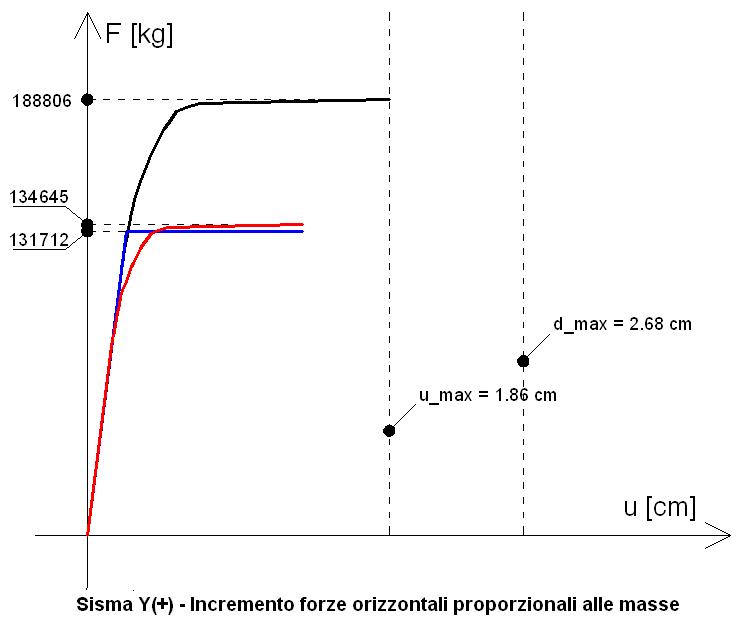

Cond_Y_1(+) : Sisma Y (+)  -  Distribuzione forze: Proporzionale masse;

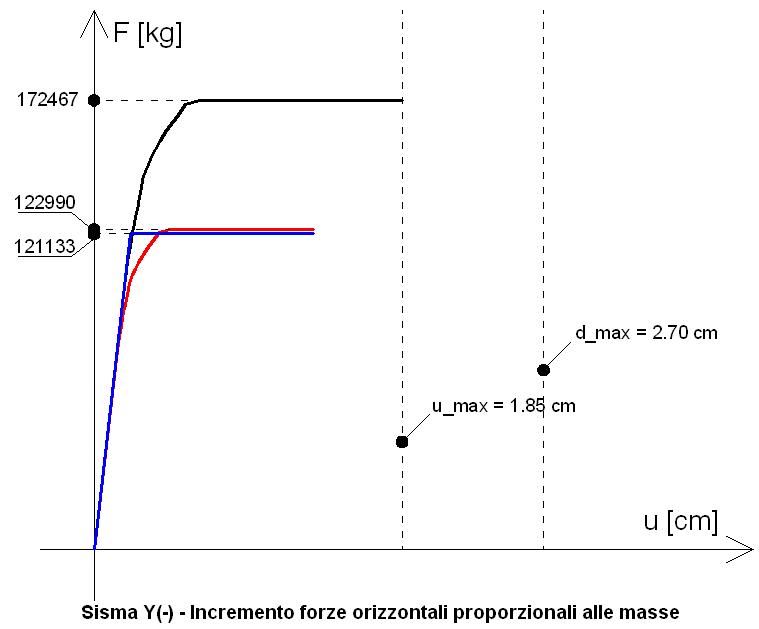

Cond_Y_1(-)  : Sisma Y (-)  -   Distribuzione forze: Proporzionale masse;

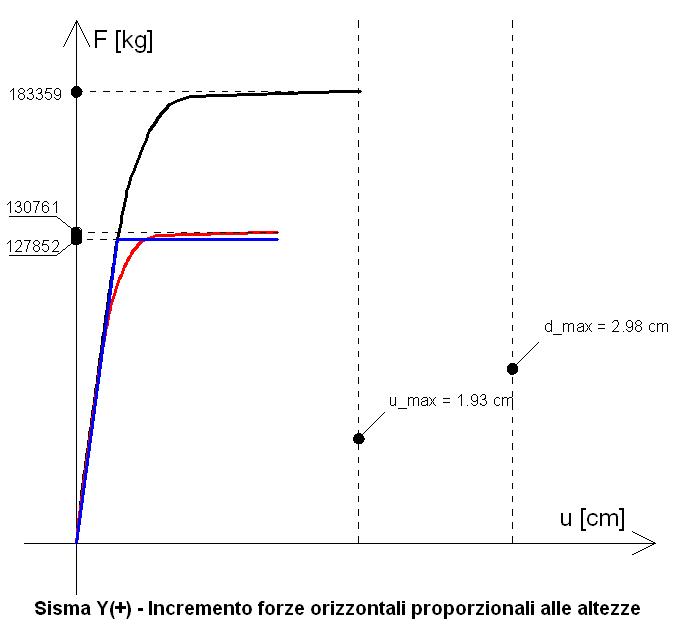

Cond_Y_2(+) : Sisma Y (+)  -  Distribuzione forze: Proporzionale altezze;

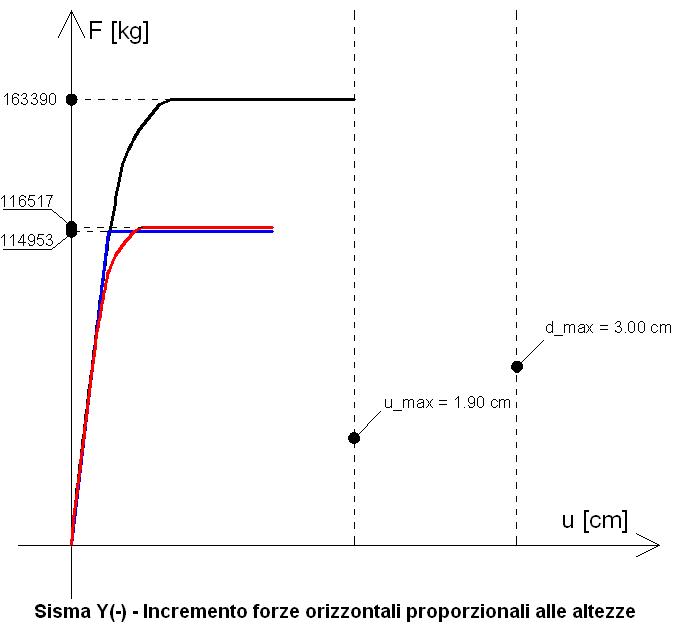

Cond_Y_2(-)  : Sisma Y (-)  -   Distribuzione forze: Proporzionale altezze;

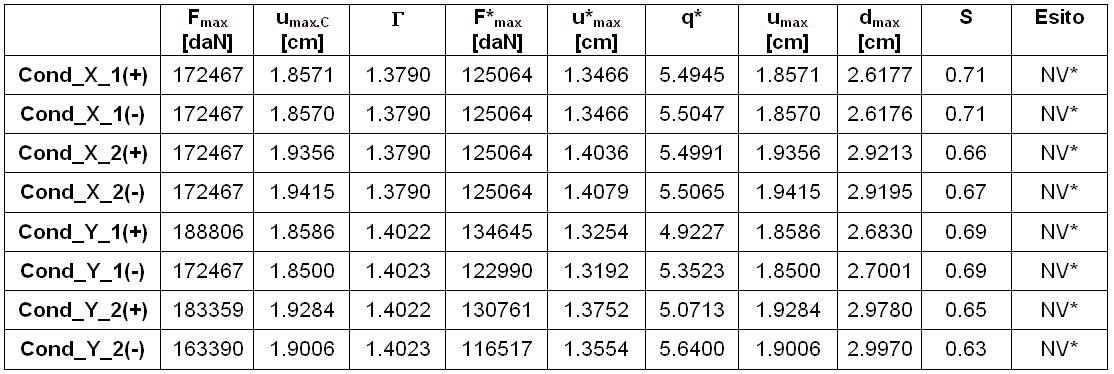

Verifiche calcolo globale della struttura agli SLV.

F_max        : valore massimo della forza orizzontale applicata sulla                                   struttura (Taglio alla base della struttura);

u_max,C      : spostamento massimo raggiunto dal punto di controllo;

            : coefficiente di partecipazione;

F*_max       : F_max / ;

u*_max       : u_max / ;

q*            : fattore di struttura (q* = m* S_e(T*) / F*y);

u_max        : capacità di spostamento della struttura;

d_max        : spostamento richiesto del punto di controllo della struttura;

S            : coefficiente di sicurezza;

Esito       : V       : Verificato

              : NV    : Non Verificato;

L’esito della verifica è negativo in quanto per tutte le combinazioni di carico la capacità di spostamento (u_max) è inferiore alla domanda di spostamento (d_max). Inoltre, il fattore di struttura (q*) è maggiore di 3 (limite massimo ammesso dalla normativa).

Anche per questa verifica, si vedrà come attraverso opportuni consolidamenti, si riesce a migliorarne l’esito.

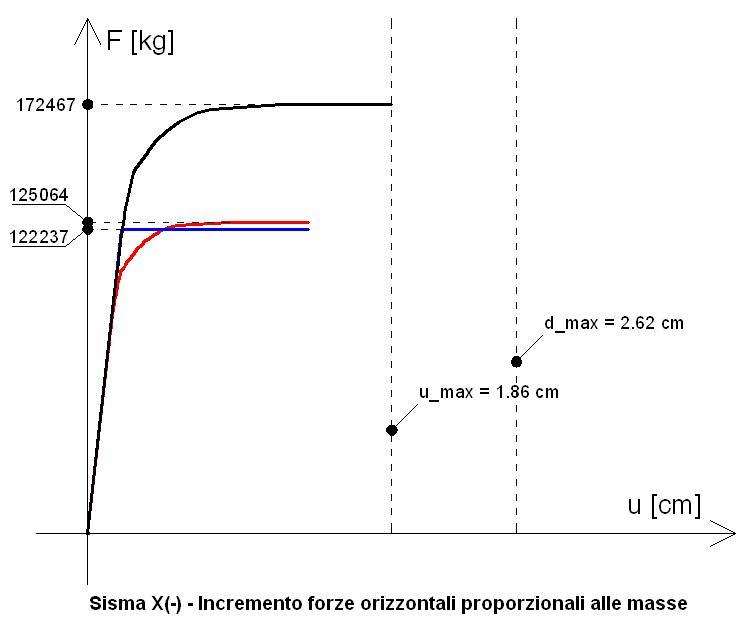

Si riportano di seguito graficamente i risultati dell’analisi:
