5.12 – Tensione sulla muratura

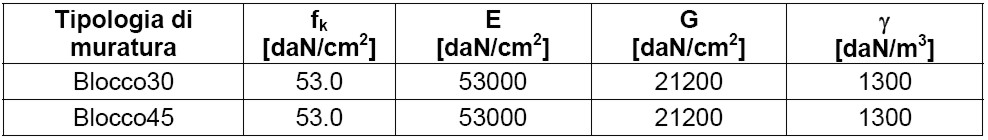

Rimane da verificare la tensione sulla muratura secondo la relazione 7.8.1 del D.M. 14/01/2008. La tensione caratteristica a compressione della muratura si ottiene dalla tabella 3 e vale f_k = 53.0 daN/cm², mentre il coefficiente di sicurezza, per il punto 4.5.6.4 del D.M. 14/01/2008 vale _m = 4.2. I carichi alla base di ogni piano si ottengono sommando le quantità P_i delle tabelle 17÷25 e riportati nella tabella 57. L’area di muratura da considerare è data dalla somma di tutti gli elementi di cui è composta la struttura, sia elementi idonei a resistere all’azione sismica che quelli non idonei (vedi tratteggio riportato in figura 10).

Tabella 47 – Carico alla base e area di muratura per ogni piano

Applicando la relazione 7.8.1 del D.M. 14/01/2008 e tenendo conto dei dati riportati nella tabella 47 si ottengono i risultati di seguito riportati.

Piano 1

                   (verifica soddisfatta)

Piano 2

                  (verifica soddisfatta)

Piano 3

                  (verifica soddisfatta)

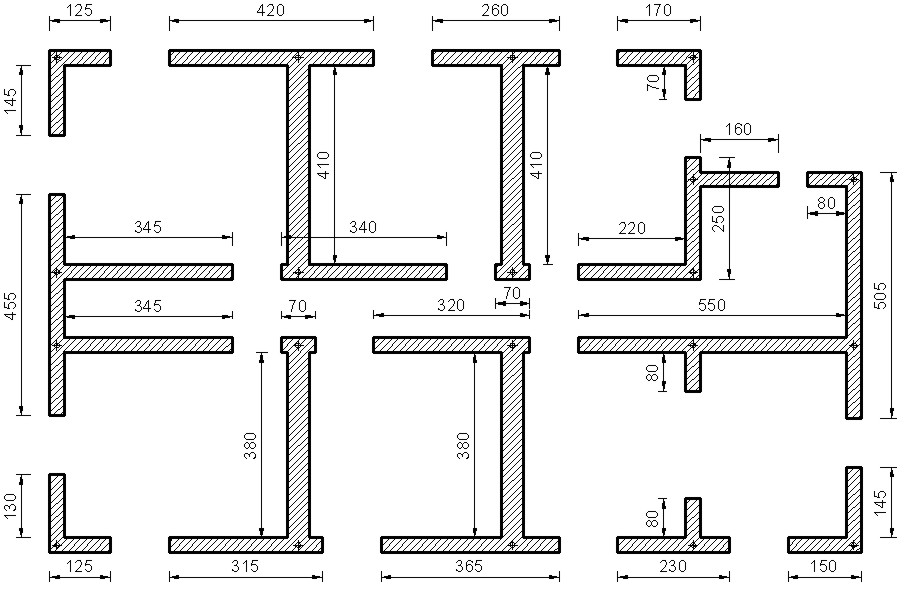

Figura 10 – Muratura da prendere in considerazione per il calcolo della tensione
