5.11 – Area di muratura

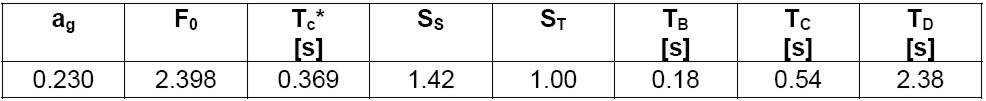

Dalla tabella 7.8.III del D.M. 14/01/2008 si ottiene la percentuale di muratura portante di cui deve essere dotata la struttura. Possono essere computati solo gli elementi che rispettano le prescrizioni della tabella 7.8.II dello stesso D.M. Poiché si ha (vedi tabella 1):

e tenendo conto del numero di piani della struttura (3 nel nostro caso), ne consegue che è necessaria una percentuale di muratura pari a 7 (vedi tabella 41).

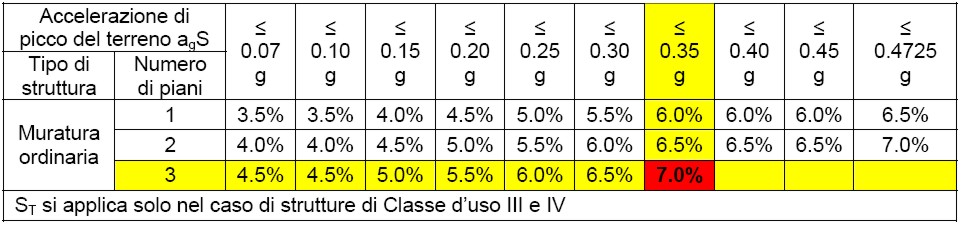

Tabella 41 – Percentuale di muratura portante necessaria

Nelle successive tabelle si calcola l’area di muratura in direzione X ed Y di ogni piano.

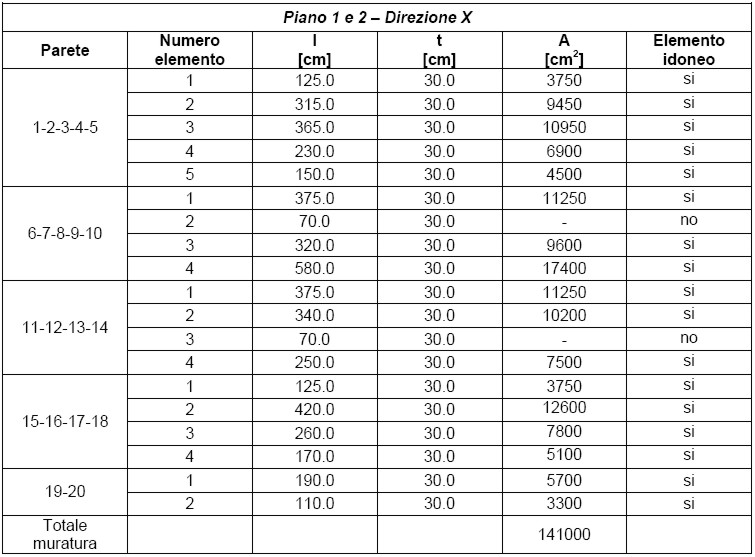

Tabella 42 – Area muratura resistente a sisma in direzione x dei piani 1 e 2

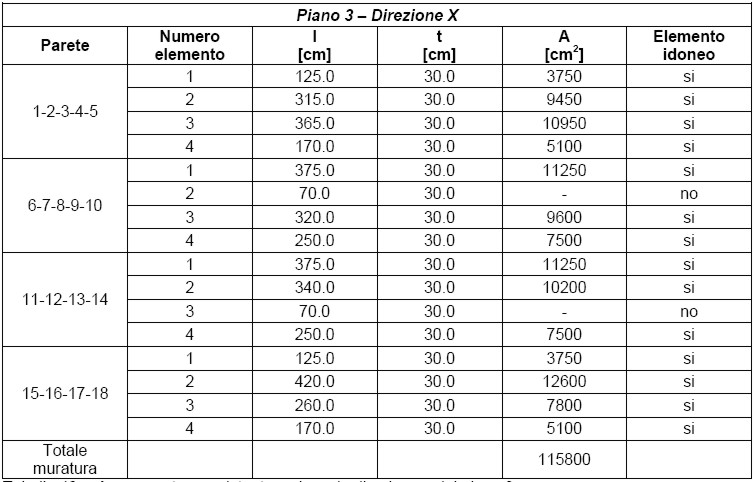

Tabella 43 – Area muratura resistente a sisma in direzione x del piano 3

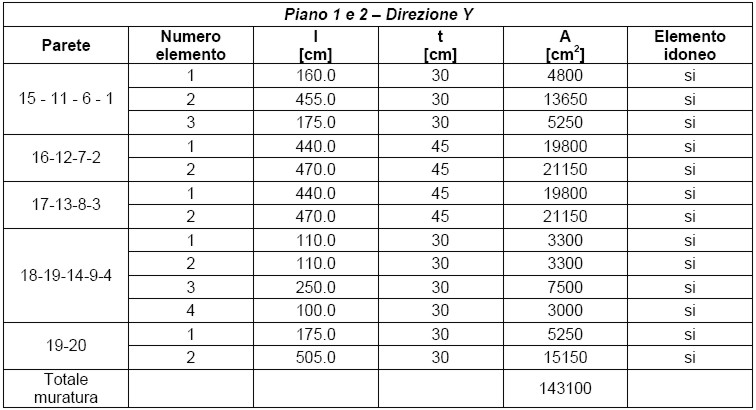

Tabella 44 – Area muratura resistente a sisma in direzione y dei piani 1 e 2

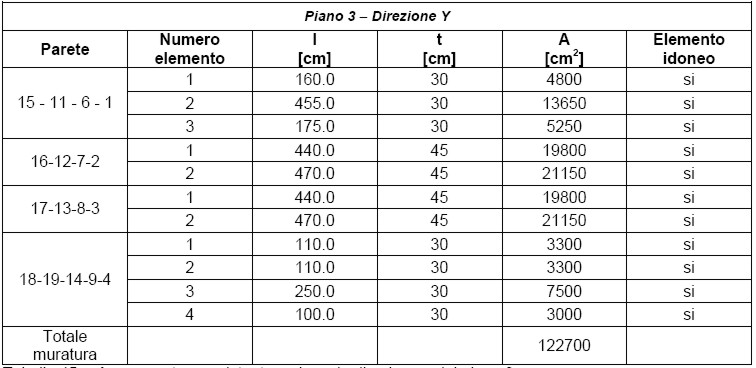

Tabella 45 – Area muratura resistente a sisma in direzione y del piano 3

Nella tabella 46 si riporta l’area lorda di ogni piano della costruzione.

Tabella 46 – Superficie lorda per ogni piano della costruzione

Piano 1 e 2 – Direzione X

                     (verifica soddisfatta)

Piano 3 – Direzione X

                    (verifica soddisfatta)

Piano 1 e 2 – Direzione Y

                    (verifica soddisfatta)

Piano 3 – Direzione Y

                    (verifica soddisfatta)
