1 – Caratteristiche dei materiali



Per realizzare la muratura si utilizzano blocchi di tipo semipieno con foratura < 45%, idonei all’impiego anche per murature da realizzare in zona sismica, da mettere in opera con i fori verticali. Per realizzare tutta la costruzione si utilizzano due tipi di blocchi (denominati per semplicità Blocco30 e Blocco45), i quali differiscono solo per lo spessore:

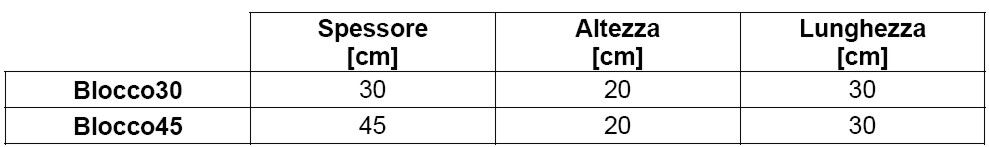

Tabella 2 – Caratteristiche geometriche dei blocchi

Il peso specifico () può essere valutato pari a 1300 daN/m3 (si tiene conto anche del carico dovuto all’intonaco). La resistenza caratteristica del blocco è fbk = 10.0 N/mm2. Si assume una malta M10. In funzione della tabella 11.10.V del D.M. 14/01/2008, si ottiene la resistenza caratteristica a compressione (fk) della muratura pari a 5.30 N/mm2.

I moduli elastici, normale (E) e tangenziale (G), sono ricavabili in funzione della resistenza caratteristica a compressione della muratura (vedi punto 11.10.3.1.2 del D.M. 14/01/2008). In definitiva, le caratteristiche meccaniche della muratura, sono riassunte nella tabella 3.

Tabella 3 - Caratteristiche meccaniche della muratura

Per gli elementi in cemento armato, quali solai, travi di fondazioni, cordoli ed architravi, si utilizza il calcestruzzo riportato nella tabella 4 e l’acciaio riportato nella tabella 5.

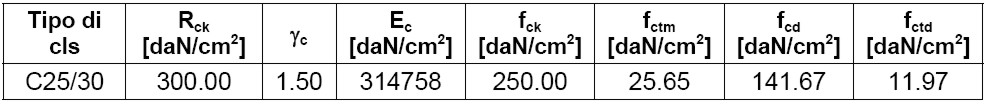

Tabella 4 - Caratteristiche meccaniche del calcestruzzo

Nella tabella 4 si indica:

  • Rck:      Resistenza caratteristica cubica;
  • c:       Coefficiente di sicurezza;
  • Ec:       Modulo elastico;
  • fck:       Resistenza caratteristica cilindrica;
  • fcd:       Resistenza di calcolo a compressione;
  • fctd:      Resistenza di calcolo a trazione.

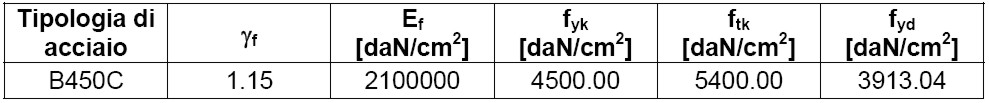

Tabella 5 - Caratteristiche meccaniche dell’acciaio

Nella Tabella 5 si indica:

  • f:       Coefficiente di sicurezza;
  • Ef:       Modulo elastico;
  • fyk:      Tensione caratteristica di snervamento;
  • ftk:       Tensione caratteristica a rottura;
  • fyd:      Resistenza di calcolo.
