Particolare B

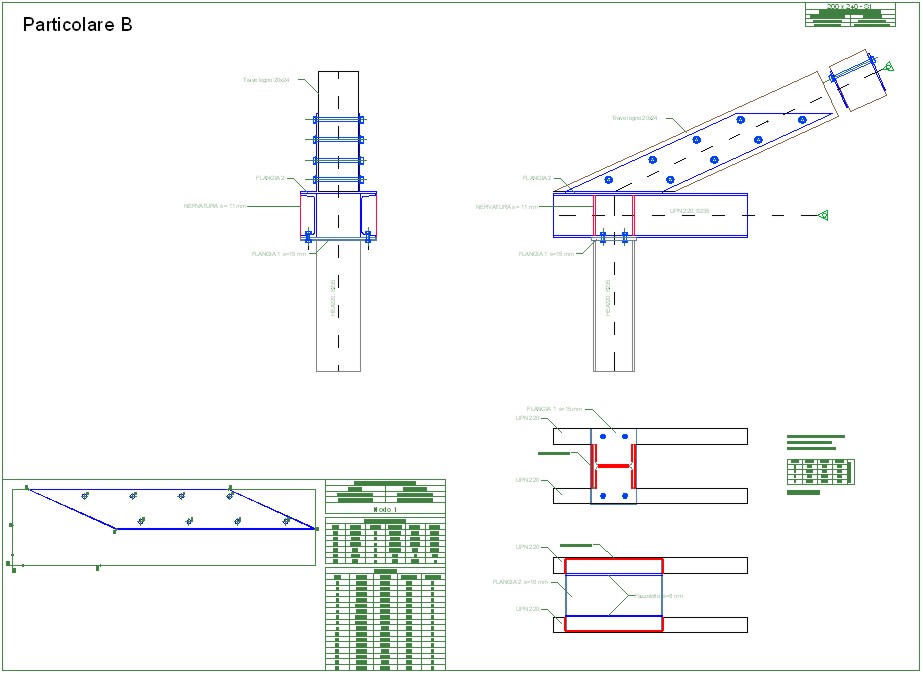

Sul traverso superiore del telaio costituito da due profili UPN 220 vengono saldate due flange, una superiormente e l'altra inferiormente. A quella inferiore viene collegato il piedritto attraverso 4 bulloni 14. A quella superiore vengono saldate altre due piastre le quali vanno a collegare il puntone in legno della capriata attraverso bullonatura.
