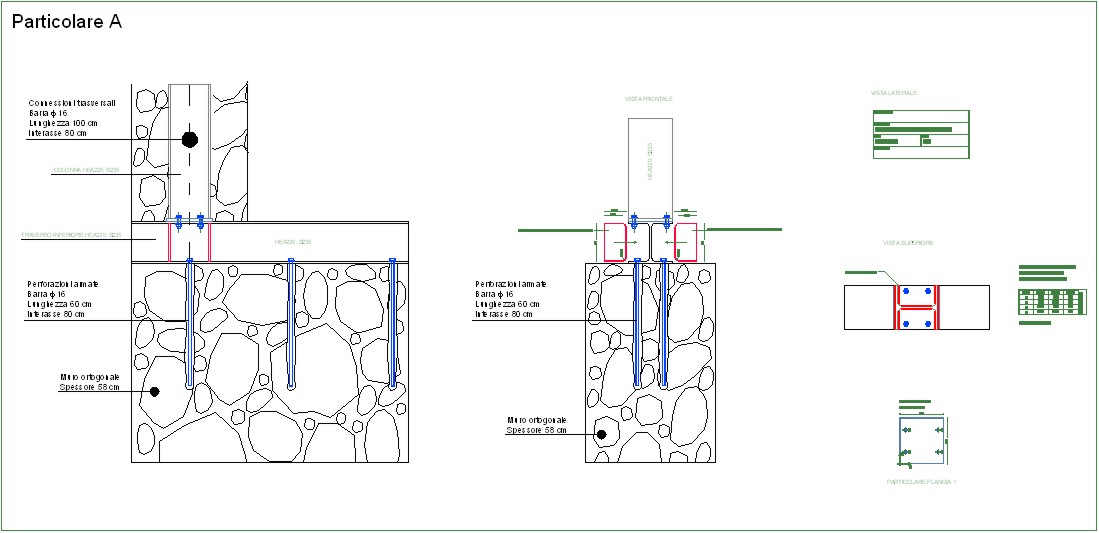

Particolare A

Si riporta il particolare costruttivo del collegamento tra il traverso inferiore ed il piedritto del telaio metallico e tra il traverso inferiore e la muratura.

Il traverso inferiore ed il piedritto vengono collegati attraverso 4 bullono 14. Sulla base del piedritto viene saldata una flangia nella quale vengono realizzati i fori per alloggiare i bulloni.

Il traverso inferiore viene collegato alla muratura attraverso perforazioni armate. Le perforazioni armate vengono realizzate con ferri 16 di lunghezza pari ad 60 cm ed interasse di circa 80 cm.

Scarica il particolare costruttivo in formato dwg
