Ribaltamento semplice (post-operam)

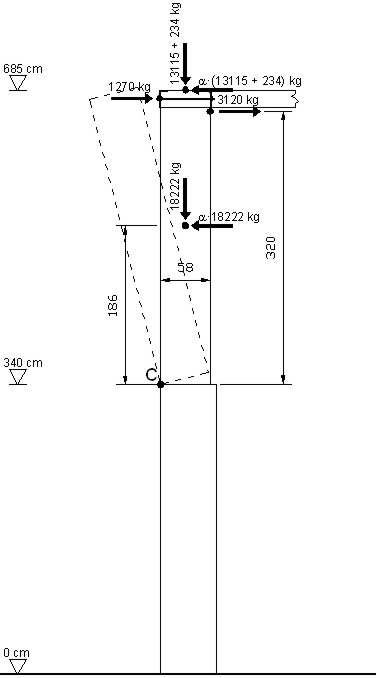

A seguito degli interventi si valuta la resistenza della parete nei confronti dei meccanismi locali. In aggiunta occorre considerare la forza stabilizzante di 3120 daN per effetto del telaio metallico e l’azione del cordolo collocato nella parete ortogonale a quella di verifica pari a 1270 daN. Inoltre, c’è da considerare anche il carico e la forza d’inerzia dovuta al peso del cordolo di 234 daN (se pur incide in maniera modesta sui risultati di verifica).

Si riassumono di seguito i risultati del meccanismo.

Come si vede dalle precedenti tabelle, l'esito della verifica è positivo. Poiché il coefficiente di sicurezza per la verifica SLV (s = 1.01) è poco sopra il valore minimo per l'esito positivo della verifica, si può affermare che le dimensioni scelte per gli elementi del telaio sono ottimali.

Riferimenti bibliografici:

Per i cenni teorici sui meccanismi locali è possibile consultare il Capitolo 6 del testo Metodi di calcolo e tecniche di consolidamento per edifici in muratura
