Realizzazione di cordoli metallici

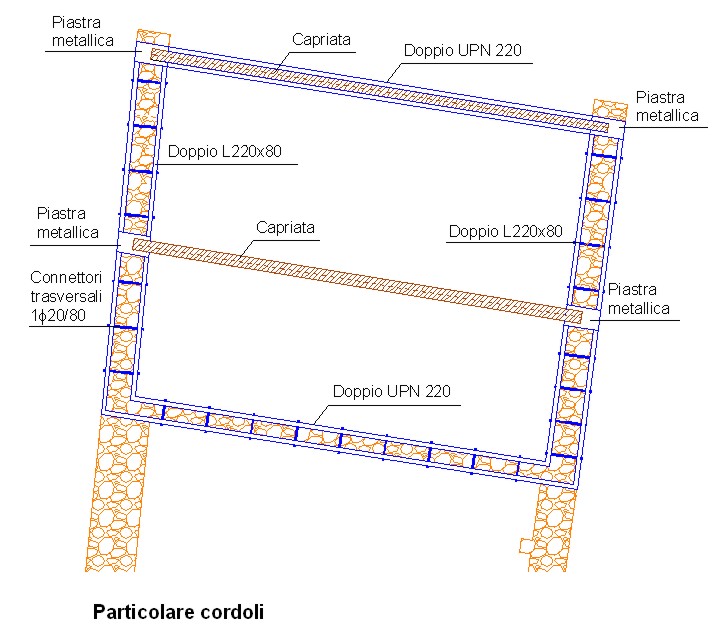

La forza stabilizzante ipotizzata offerta dal telaio sulle pareti su cui gravano le due nuove capriate è efficace solo se viene realizzato un dispositivo capace di trasmettere tale azione. In effetti il telaio, anche se ancorato con connessioni trasversali alla parete, non è da solo in grado di garantire la trasmissione delle forze ipotizzate. Il problema si risolve se si realizzano cordoli metallici sulle pareti su cui poggiano le capriate. I cordoli, se efficacemente vincolate al telaio riescono a garantire la continuità tra le parti, assicurando la trasmissione delle azioni tra elementi ortogonali. I cordoli vengono realizzati con doppio profilo metallico angolare L 220×80 su entrambe le pareti su cui poggiano le capriate e su quella esistente ortogonale (vedi elaborato). I tre cordoli ed il traverso del telaio, che a sua volta coincide con la catena della capriata esterna, formano una poligonale chiusa, costituendo quattro elementi ben collegati tra di loro.
